产品介绍

螺栓连接

阀体---阀盖连接执行标准 ANSI B 1.1
螺母制造执行标准 ANSI B 18.2.2

阀盖

阀盖材料与阀体相同。可为锻造或铸造。

销轴

销轴作起吊作用，对于较大的阀门则改用栓接法兰代替销轴。

摇臂

摇臂材料与阀体相同。

阀座

阀座焊于或旋在阀体上, 表面经过研磨, 经过热处理调整硬度, 阀座和闸板的硬度差满足API标准规范.

阀瓣

阀瓣表面进行研磨和镜面抛光，单瓣结构，热处理调整机械性能。

阀体

铸钢阀体的壁厚高于API602/API 6D的最低标准要求.通道和阀座尺寸按照ANSI B 16.5 管件标准执行。可更换阀座，阀体和阀盖连接为内外螺纹副。

设计

所有精嘉牌止回阀的设计和制造均严格按照美国石油学会标准API602/API 6D, 欧盟标准BS EN 13709, 美国机械工程协会ASME B 16.34.

材料范围

标准阀体/阀盖材料包括碳钢, 合金钢, 和不锈钢的九个等级. 可根据不同要求提供不同等级材料的阀体和内件, 另外,填料和垫圈材料亦可在标准范围内提供任意选择.

适用标准

钢制止回阀，BS EN 13709，API 602/API 6D，JIS，ISO 14313
温度和压力，ASME B 16.34
结构长度，ASME B 16.10 ，JIS
端法兰，ASME B 16.5，JIS
对焊端，ASME B 16.25
检验和试验，API 598/API 6D

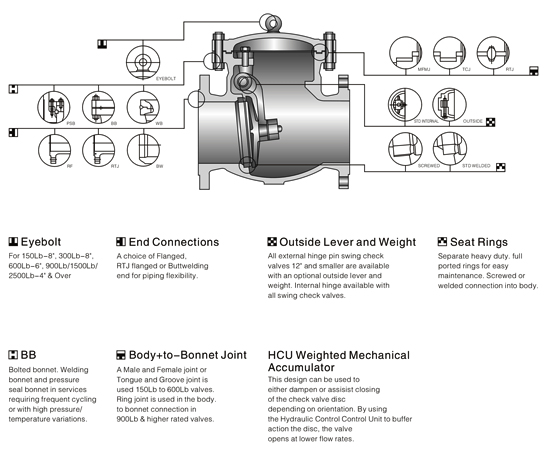

设计说明

栓接阀盖
旋启式
可更换阀座
非穿透阀瓣轴
水平安装

法兰或焊接端

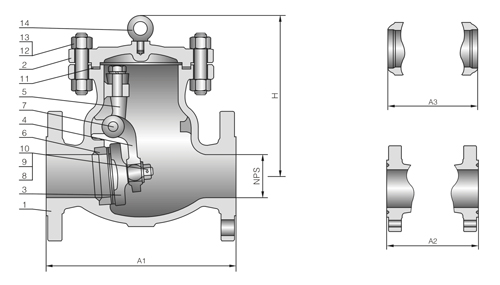

标准材料规范

NO. Part Name ASTM Material
Carbon steel 1.25Cr-0.5Mo 2.25Cr-1Mo 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
2 Bonnet A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
3 Disc WCB+13Cr *1 A217 WC6+HF A217 WC9+HF A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
4 Hinge A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
5 Arm A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
6 Sear Ring A105+13Cr *1 A182 F11+HF A182 F22+HF ? NA
7 Hinge Pin A276 410 A276 410 A276 410 A276 304 A276 316 A276 304L A276 316L 20-Alloy
8 Disc Washer Carbon steel A276 410 A276 410 A276 304 A276 316 A276 304L A276 316L 20-Alloy
9 Disc Nut Carbon steel A276 410 A276 410 A276 304 A276 316 A276 304L A276 316L 20-Alloy
10 Disc Nut Pin 304 SS 304 SS 304 SS 304 SS 316 SS 304L SS 316L SS 20-Alloy
11A Bonnet Gasket 304+graphite 304+graphite 304+graphite 304+graphite 316+graphite 304+graphite 316L+graphite 316+graphite
11B Ring Gasket Soft steel A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L 20-Alloy
12 Bonnet Bolt A193 B7 A193 B7 A193 B16 A193 B8 A193 B8 A193 B8 A193 B8 A193 B8
13 Bonnet Nut A194 2H A194 7 A194 7 A194 8 A194 8 A194 8 A194 8 A194 8
14 Eyebolt Carbon steel Carbon steel Carbon steel Carbon steel+Zn Carbon steel+Zn
*1?
　PN≥600 CLASS seal face will be HF
*2
　PTFE Optional
NA
　Integral with vessell

主要外形尺寸和质量Class 150/10K

Dverall NPS inch 11
/2″		 2″ 21
/2″		 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″ 26″ 28″ 30″ 32″ 36″ 40″ 42″
DN mm 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1050
At inch 81
/2″		 8″ 81
/2″		 91
/2″		 111
/2″		 13 ″ 14 ″ 191
/2″		 241
/2″		 271
/2″		 31″ 34″ 381
/2″		 381/
2″		 42″ 51″ 51″ 57″ 60″ 69″ 77″ 801
/4″		 801
/4″
A3 mm 105 203 216 241 292 330 356 495 622 699 787 864 978 978 1067 1295 1295 1448 1524 1753 1956 2038 2038
inch 7″ 61
/2″		 9 ″ 10 ″ 12 ″ 131
/2″		 141/
2″		 20″ 25″ 28″ 311
/2″		 341
/2″		 39″ 39″ 421
/2″		 511
/2″
A2 mm 178 216 229 254 305 343 368 508 635 711 800 876 991 991 1080 1308
H inch 41
/4 ″		 6″ 6″ 71/2 ″ 81
/2″		 103
/8″		 101
/2″		 135
/8″		 15″ 173
/8″		 201
/2″		 217
/8″		 225
/8″		 241
/2 ″		 261
/8″		 28″ 39″ 407
/8″		 415
/8″		 421/
8″		 421/
2″		 443
/8″		 443
/4″
mm 108 152 152 190 216 263 267 346 381 441 521 556 575 616 663 711 991 1038 1057 1070 1079 1127 1137
Net weight RF ibs 20 55 71 84 121 150 212 353 540 840 1124 1455 1874 2315 2646 3197 4960 5073 5183 6393 7385 13669 16755
kg 9 25 32 38 55 68 96 160 245 381 510 660 850 1050 1200 1450 2250 2301 2351 2900 3350 6200 7600
BW ibs 19 51 57 64 79 132 165 287 463 677 981 1318 1587 1874 2537 2866 4846 4943 5040 6206 7132 13338 16391
kg 85 23 26 29 36 60 75 130 210 307 445 598 720 850 1151 1300 2198 2242 2286 2815 3235 6050 3435

主要外形尺寸和质量Class 300/20K

Dverall NPS inch 11
/2″		 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″ 26″ 28″ 30″ 32″ 36″ 40″ 42″
DN mm 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1050
At inch 91
/2″		 101
/2″		 111
/2″		 121
/2″		 14″ 153
/4″		 171
/2″		 21″ 241
/2″		 28″ 33″ 34″ 381
/2″		 40″ 44″ 53″ 53″ 59″ 623
/4″		 60″ 82″ 82″ 82″
A3 mm 241 267 292 318 356 400 445 533 622 711 838 864 978 1016 1118 1346 1346 1499 1549 1524 2083 2083 2083
A2 inch 10″ 111
/8″		 121
/8″		 131
/8″		 145
/8″		 163
/8″		 181
/8″		 215
/8″		 251
/8″		 285
/8″		 335
/8″		 345
/8″		 391
/8″		 403
/8″		 447
/8		 537
/8″		 54″ 60″ 633
/4″
mm 254 283 308 333 371 416 460 549 638 727 854 879 994 1035 1140 1368 1372 1524 1619
H inch 41
/4″		 53
/8″		 61
/2″		 81
/2″		 91
/2″		 101
/2″		 111
/2″		 151
/4″		 161
/2″		 175
/6″		 211
/4″		 243
/8″		 251
/4″		 261
/8″		 28″ 30″ 401
/2″		 413
/8″		 421
/8″		 425
/8″		 43″ 447
/8″		 451
/4″
mm 108 137 165 216 241 267 292 387 419 448 540 619 641 663 711 762 1029 1051 1070 1124 1092 1140 1150
Net weight RF ibs 31 77 82 132 181 207 342 591 838 1091 1565 2094 2646 2976 3252 4850 5291 7055 10196 11905 15873 18960 19334
kg 14 35 37 60 82 94 155 268 380 496 710 950 1200 1350 1475 2200 2400 3200 4625 5400 7200 8600 8770
BW ibs 26 62 35 99 139 201 265 406 728 847 1343 2271 2132 2535 2866 3307 5071 6724 9921 11177 14969 17505 17747
kg 12 28 16 45 63 91 120 184 330 384 609 1030 967 1150 1300 1500 2300 3050 4500 5070 6790 7940 8050

主要外形尺寸和质量?Class 600/40K

Dverall NPS inch 2″ 21/2 ″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″ 26″ 28″ 30″ 32″ 36″ 40″ 42″
DN mm 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1050
At inch 111
/2″		 13″ 14″ 17″ 20″ 22″ 26″ 31″ 33″ 35″ 39″ 43″ 47″ 51″ 55″ 57″ 63″ 65″ 70″ 82″ 823
/4″		 863
/4″
A3 mm 292 330 356 432 508 559 660 787 838 889 991 1092 1194 1295 1397 1448 1600 1651 1778 2083 2102 2203
A2 inch 115
/8″		 131
/8″		 141
/8″		 171
/8″		 201
/8″		 221
/8″		 261
/8″		 311
/8″		 331
/8″		 351
/8″		 381
/8″		 431
/8″		 471
/4″		 513
/8″		 533
/8″		 571
/2″		 631
/2″		 651
/2″		 705
/8″		 831
/8″
mm 295 333 359 435 511 562 664 791 841 892 994 1095 1200 1305 1407 1461 1613 1664 1794 2111
H inch 77
/8″		 31
/2″		 91
/4″		 113
/8″		 13″ 141
/2″		 167
/8″		 197
/8″		 233
/8″		 243
/4″		 281
/2″		 321
/4″		 383
/8″		 41″ 433
/4″		 483
/8″		 531
/8″		 561
/4″		 561
/4″		 581
/4″		 613
/8		 533
/8″
mm 200 216 225 290 330 368 429 505 594 629 724 819 975 1041 1111 1229 1349 1429 1429 1480 1559 1610
Net weight RF ibs 88 123 161 273 425 595 937 1488 2013 2429 3203 4109 4632 5622 6614 7826 9061 11023 12125 13779 14550 14740
kg 40 56 73 124 193 270 425 675 913 1102 1453 1900 2101 2550 3000 3550 4110 5000 5500 6250 6600 6690
BW ibs 73 104 134 190 346 500 807 1323 1764 1947 2515 3748 3642 4356 5071 6393 7729 9480 11684 13338 13999 14242
kg 33 47 61 86 157 227 366 600 800 883 1141 1700 1652 1976 2300 2900 3506 4300 5300 6050 6350 6460

主要外形尺寸和质量?Class900

Dverall NPS inch 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″
DN mm 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600
At inch 141/2″ 161/2″ 15″ 18″ 22″ 24″ 29″ 33″ 38″ 401/2″ 441/2″ 48″ 52″ 57″ 61″
A3 mm 368 419 381 457 559 61o 737 838 965 1029 1130 1219 1321 1448 1549
A2 inch 145/8″ 165/8″ 151/8″ 181/8″ 221/8″ 241/8″ 291/8″ 331/8″ 381/8″ 407/8″ 447/8″ 481/2″ 521/2″ 571/2″ 613/4″
mm 371 422 384 460 562 613 740 841 968 1038 1140 1232 1334 1460 1568
H inch 131/8″ 133/4″ 125/8″ 16 ″ 173/8″ 187/8″ 221/4″ 261/8″ 301/2″ 287/8″ 33″ 361/4″ 143/8″ 441/2 ″ 471/4″
mm 333 349 321 406 441 479 565 664 775 733 838 921 1051 1130 1200
Net weight RF ibs 154 243 243 441 639 838 1433 2535 3197 3858 5335 7165 8818 10803 12787
kg 70 110 110 200 290 380 650 1150 1450 1750 2420 3250 4000 4900 5800
BW ibs 140 102 187 353 507 661 1146 2094 2601 3197 4519 5952 7275 8593 9921
kg 50 87 85 160 230 300 520 950 1180 1450 2050 2700 3300 3900 4500

主要外形尺寸和质量?Class 1500

Dverall NPS inch 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″
DN mm 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600
At inch 141/2″ 161/2″ 181/2″ 211/2″ 261/2″ 273/4″ 323/4″ 39″ 441/2″ 491/2″ 541/2″ 601/2″ 651/2″ 71″ 761/2″
A3 mm 368 419 470 546 673 705 832 991 1130 1257 1384 1537 1664 1803 1943
A2 inch 145/8″ 165/8″ 185/8″ 215/6″ 265/8″ 28″ 331/8″ 393/8″ 451/8″ 501/4″ 553/8″ 613/8″ 663/8″ 717/8″ 775/8″
mm 371 422 473 549 676 711 841 1000 1146 1276 1407 1559 1686 1826 1972
H inch 131/8″ 133/4″ 153/8″ 161/2″ 183/8″ 201/8″ 263/4″ 293/4″ 333/4″ 395/8″ 42″ 471/8″ 511/8″ 541/8″ 571/8″
mm 333 349 391 419 467 511 679 756 857 1007 1067 1197 1299 1375 1451
Net weight RF ibs 154 243 375 661 1096 1532 2535 4079 6063 7937 10803 14550 17967 21936 25904
kg 70 110 170 300 497 695 1150 1850 2750 3600 4900 6600 8150 9950 11750
BW ibs 110 192 298 540 886 1235 2127 3263 4806 6250 8598 11574 14220 17031 19841
kg 50 87 135 245 402 560 965 1480 2180 2835 3900 5250 6450 7725 9000

主要外形尺寸和质量?Class 2500

Dverall NPS inch 2″ 21/2″ 3″ 4″ 6″ 8″ 10″ 12″ 14″ 16″
DN mm 50 65 80 100 150 200 250 300 350 400
At inch 1775″ 200″ 2275″ 265″ 360″ 4025″ 500″ 560″ 620″ 680″
A3 mm 451 508 578 673 914 1022 1270 1422 - -
A2 inch 17.87″ 20.25″ 230″ 26.88″ 36.5″ 40.87″ 50.88″ 56.88″ - -
mm 454 514 584 683 927 1038 1292 1445 - -
H inch 16.4″ 16.5″ 17.4″ 189″ 20.1″ 28.0″ 33.5″ 39.4″ 47.2″ 51.1″
mm 416 419 441 479 511 711 851 1000 1200 1299
Net weight RF ibs 3308 5292 771.8 14333 31973 56228 87098 12568.5 - -
kg 150 240 350 650 1450 2550 3950 5700 - -
BW ibs 264.6 430.0 617.4 1190.7 2646.0 4851.0 6945.8 10032.8 13671.0 17860.5
kg 120 195 280 540 1200 2200 3150 4550 6200 8100
