产品中心 PRODUCTS CENTER 您现在所在的位置：精嘉阀门集团 - 国标阀门系列 > DSJ61H水封截止阀
一键分享　　
 下一条：已经没有了

上一条：PZ941H型排渣闸阀

产品介绍

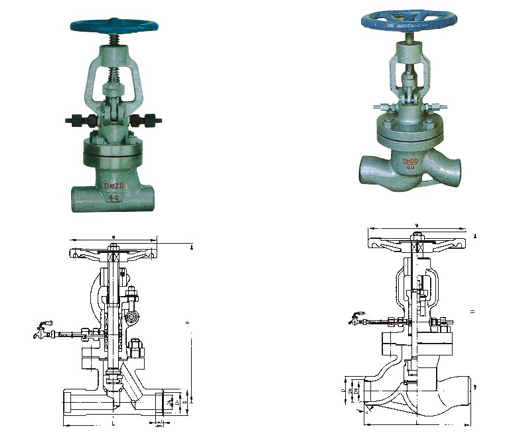

主要外形尺寸几连接尺寸

公称通径DN（mm） DS/J61H-25????DS/J61Y-25I 重量（kg）
L D D1 D0 α L1 H W
10 130 36 15 10 - 10 255 120 4.8
15 130 36 19 15 - 11 257 120 5.0
20 150 44 26 20 - 11 267 140 7.3
25 160 44 33 24 - 12 269 140 8.2
32 180 48 34 32 37。30’ - 255 180 12
40 200 55 40 38 37。30’ - 295 200 15
50 230 64 50 46 37。30’ - 354 250 25
65 290 82 65 62 37。30’ - 400 250 38.5
80 310 94 78 74 37。30’ - 425 300 49
100 350 117 97 95 37。30’ - 468 350 64
125 400 144 122 120 37。30’ - 475 400 83
150 480 170 148 145 37。30’ - 611 400 94
200 600 220 197 193 37。30’ - 721 400 152
公称通径DN（mm） DS/J61H-40????DS/J61Y-40I 重量（kg）
L D D1 D0 α L1 H W
10 130 38 15 10 37。30’ - 255 120 5.3
15 130 38 19 15 37。30’ - 257 120 5.7
20 150 47 26 20 37。30’ - 267 140 7.6
25 160 47 33 24 37。30’ - 270 160 8.8
32 180 53 34 32 37。30’ - 257 160 13.2
40 200 57 40 38 37。30’ - 297 200 16.5
50 230 68 50 46 37。30’ - 354 250 26
65 290 85 65 62 37。30’ - 405 280 41.3
80 310 98 78 74 37。30’ - 427 320 51.5
100 350 122 97 95 37。30’ - 470 350 69
125 400 148 122 120 37。30’ - 475 400 89
200 480 176 148 145 37。30’ - 614 400 98
公称通径DN（mm） DS/J61H-64????DS/J61Y-64I 重量（kg）
L D D1 D0 α L1 H W
10 130 38 15 10 37。30’ - 255 140 6
15 210 38 19 15 37。30’ - 257 140 6.4
20 230 47 26 19 37。30’ - 269 160 8.4
25 230 47 33 24 37。30’ - 273 180 9.6
32 260 53 34 32 37。30’ - 259 200 23
40 260 57 40 38 37。30’ - 297 250 34
50 300 70 50 46 37。30’ - 356 280 46
65 340 86 65 62 37。30’ - 405 320 67
80 380 100 78 74 37。30’ - 429 360 85
100 430 124 97 95 37。30’ - 477 400 97
