产品简介
该阀是采用国外先进技术及本公司多次改进设计。它具有安装迅速、简易可靠、重量轻、操作灵活、维修方便等到优点。良好密封性，有具备与管件连接所希求的快捷性。可广泛用于给排水、消防、石油、化工、医学、钢铁等管路上作为截断或调节之用。
沟槽式蝶阀特点
1、沟槽式蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便；
2、密封性能可靠、不受介质注射限制（双向密封）
3、过流面积大、流阻系数小、流通能力大；
4、蝶板采用整体包胶抗老化抗辐射、经久耐用能够。

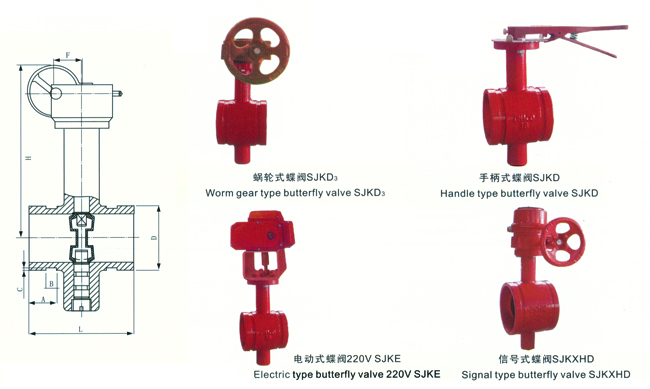

主要技术参数
| 公称直径DN（mm） |
L |
D |
A |
B |
C |
H |
| SJKD |
SJKD3 |
SJKXHD |
SJKE |
| 50 |
88 |
57 |
14.5 |
9.5 |
2.2 |
120 |
170 |
250 |
160 |
| 60 |
| 65 |
90 |
76 |
14.5 |
9.5 |
2.2 |
130 |
180 |
260 |
170 |
| 80 |
96 |
89 |
14.5 |
9.5 |
2.2 |
150 |
200 |
282 |
190 |
| 100 |
115 |
108 |
16 |
9.5 |
2.2 |
180 |
230 |
310 |
220 |
| 114 |
| 150 |
132 |
159 |
16 |
9.5 |
2.2 |
210 |
260 |
340 |
260 |
| 165 |
| 168 |
| 200 |
147 |
219 |
19 |
13 |
2.5 |
250 |
320 |
400 |
290 |
| 250 |
159 |
273 |
19 |
13 |
2.5 |
? |
350 |
430 |
350 |
| 300 |
165 |
325 |
19 |
13 |
2.5 |
? |
390 |
470 |
390 |
| 350 |
165 |
377 |
25 |
13 |
2.5 |
? |
440 |
520 |
440 |
| 400 |
170 |
426 |
25 |
13 |
2.5 |
? |
510 |
590 |
510 |
| 450 |
180 |
480 |
25 |
13 |
2.5 |
? |
540 |
620 |
540 |
| 500 |
180 |
530 |
25 |
13 |
2.5 |
? |
585 |
665 |
585 |
| 600 |
210 |
630 |
25 |
13 |
2.5 |
? |
650 |
730 |
650 |
